Gerätesystem U700 tragbar



Das Gerätesystem U700 tragbar wurde in der Zeit von 1977 bis 1990 im Funkwerk Köpenik im gleichnamigen Berliner Stadtbezirk produziert. Dieses Werk gehört jetzt zu DeTeWe und stellt noch immer Funkgeräte her. Dieses Gerätesystem löste die Geräte UFT 420 und 422 aus dem Funkwerk Dresden ab. Im Gegensatz zu diesen Geräten weißt dieses einige Verbesserungen auf:

  - kleinere Abmessungen und geringere Masse

  - höhere Sendeleistung und Empfindlichkeit

  - modernere Bauelemente (Si-Transistoren, hybride und monolithische IC, mechanisches Filter)

  - verbesserte Schaltungstechnik (FET-Vorstufe, Stromsparschaltung, Dynamikkompressor,

  Sendeleistungsregelung)

- umfangreiches Zubehör

- auch Version für 70cm lieferbar (UFT 771, dafür keine 4m-Version)



1. tragbares Funksprechgerät UFT 721

Das Gerät hat ein Gehäuse aus Alu-Blech. Oben befindet sich die Frontplatte aus Kunststoff, unten ist das Batteriegehäuse aus Kunststoff angesteckt und mit einer Rändelschraube gesichert. Die Schaltung befindet sich auf zwei Leiterplatten, je eine für Sender und Empfänger.

technische Daten

allgemein

Frequenzbereich                           146 - 174 MHz (Unterbandgerät 146 - 165 MHz,

                                                           Oberbandgerät 155 - 174 MHz, innerhalb der Bereiche

                                                           Frequenzwechsel durch Neuabgleich, über

                                                           Bereichsgrenze durch Bauelementewechsel)

Kanalzahl                                      max. 4

Kanalraster                                   25 kHz

Schaltbandbreite                           1 MHz

Betriebsart                                    Simplex oder Semiduplex (Wechselsprechen)

Modulationsart                              F3; Frequenzmodulation

Modulationscharakteristik              6 db / Oktave

Modulationsfrequenzband              300 - 3000 Hz

Frequenzhub                                  max. 5kHz ( 3 kHz normal )

Frequenztoleranz im                        ± 2,5 kHz

Temperaturbereich

Antennenanschluss                         50 W unsymmetrisch (TNC-Buchse)

Stromversorgung                            NiCd-Akku 9,6 V 225mAh ( Rundbatterie )

Betriebszeit                                    ca. 8 h

(10% Senden 10% Empf.)

Stromaufnahme Bereitschaft           ca.     5 mA

Stromaufnahme Empfang                ca.   45 mA

Stromaufnahme Senden                  ca. 150 mA

Bedienelemente am Gerät              - Ein / Batterietest / Kanalschalter

                                                     - Lautstärkesteller

                                                     - Rauschsperrensteller

                                                     - Batterie-Kontrolllampe

Anschlüsse                                    - Antenne (TNC-Buchse)

                                                      - Buchse für Mikrofon / Lautsprecher / Sendetaste (RS7)

                                                      - Batteriegehäuse (zwei Steckstifte 4,5mm)

mechanische Daten

Abmessungen (mm)                       165 x 84 x 45,5

Masse ohne Zubehör                      700 g

Schutzgrad                                      IP 54

Betriebstemperaturbereich              - 25 bis + 55 °C

zulässige Luftfeuchte                       > 95 % bei 40 °C

Sender

Prinzip                                           Phasenbrückenmodulator, Vervielfacher

Nennleistung                                  500 mW stabilisiert

unerwünschte Ausstrahlung            1 µW  ( 0,25 µW in den Fernsehbändern)

Störmodulationsabstand                 > 46 dB

Klirrfaktor                                     4 % bei 3kHz Hub

Quarzfrequenz                                = Sendefrequenz  / 8

Empfänger

Prinzip                                           Doppelsuper

Zwischenfrequenzen                       10,7 MHz, 450 kHz

Selektionsmittel 1. ZF                     Kompaktquarzfilter

Selektionsmittel 2. ZF                     mechanisches Filter

Empfindlichkeit                               < 0,65 µV (12 dB SINAD)

Nachbarkanalselektion                    > 75 dB

Intermodulationsdämpfung               > 65 dB

NF-Ausgangsleistung an 75W          500 mW

Klirrfaktor                                        < 3 %

Quarzfrequenz 2m                             = (Sendefrequenz - 10,7 MHz) / 3

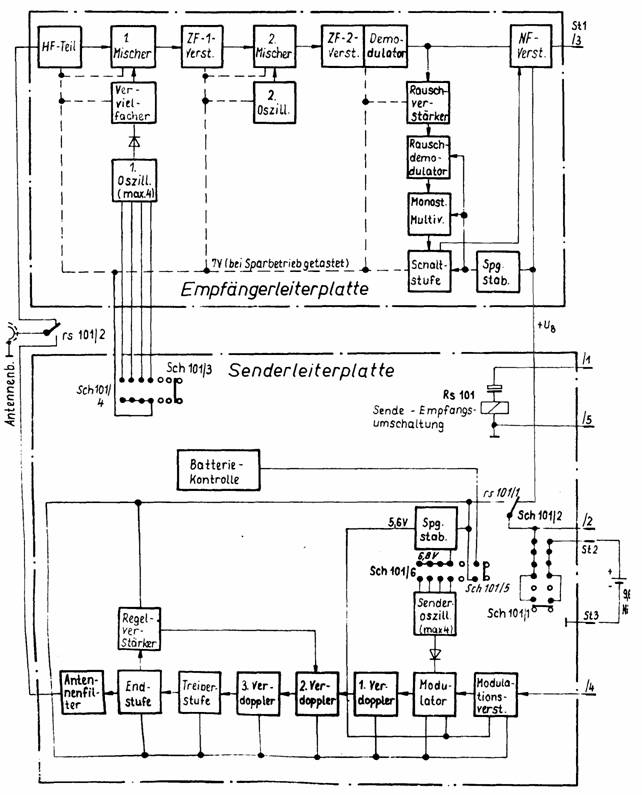

Blockschaltbild



  Zubehör UFT 721

Handbedienteil UBT 70 mit Tonrufgenerator



technische Daten:

Abmessungen (mm)                        143,5 x 54 x 57

max. Länge der Wendelleitung         ca. 1500 mm

Masse                                             350 g

Schutzgrad                                      IP54

Mikrofon-Ausgangsspannung           0,8 mV

Tonruf                                             ein oder zwei Tongeneratoren mit folgenden möglichen

                                                        Frequenzen (Hz):

                                                        484, 598, 716, 895, 1072, 1417, 1750, 2135, 2600

Bedienelemente                               Sendetaste, ein oder zwei Tonruftasten

                                                        Mikrofon / Lautsprecher

Sprechgeschirr UML 70 (Kopfhörer + Kehlkopfmikrofone + Sendetaste)



Handmikrofonlautsprecher UML 71

Rundakku NiCd 9,6 V 225 mAh



Ladegerät ULG 1 (Steckladegerät für einen Akku, ohne Zeitschalter)



Netzgerät mit Selektivrufauswerter UNW 71-A2 für den stationären Einsatz des UFT 721



Mehrfachladegerät UNF 71 (Laden von bis zu 10 Akkus gleichzeitig, mit 10 voneinander unabhängigen Konstantstromquellen und Ladezeitschaltern)

Ledertasche mit Tragegurt und Gürtelschlaufe

Stabantenne UAT 723 (l/4-Stab)

Trageriemenantenne UAT 721

verkürzte Antenne UAT 722 (Gummiwendelantenne)

Antennenadapter (TNC auf PL)

2. tragbarer Empfänger UET 720

Dieses Gerät ist in einem ähnlichen Gehäuse untergebracht wie das Funkgerät UFT 721. Da keine Sender-Leiterplatte benötigt wird, befindet sich an dieser Stelle ein Kleinlautsprecher und ein Selektivrufauswerter für Zweitonruf. Außerdem ist nur ein Kanal vorhanden. Ein Rauschsperrensteller ist nicht vorhanden, die Rauschsperre ist nur schaltbar. Die technischen Daten entsprechen sonst dem UFT 721.

Zubehör UET 720

Ohrhörer UL 70

Netzgerät UNW 71-A1 mit Aufschalteinrichtung (potentialfreier Kontakt)

Ledertasche mit Tragegurt
